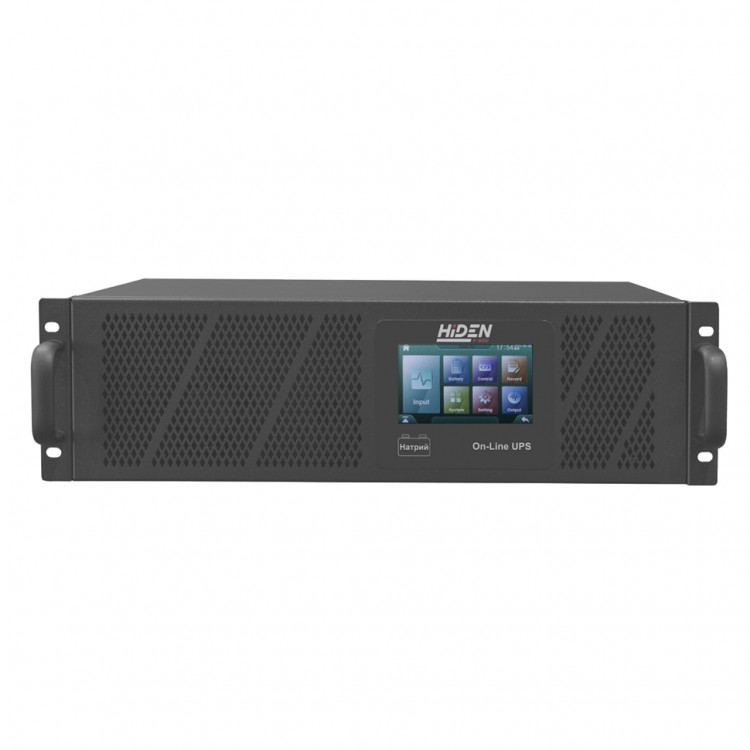

ИБП Hiden X-SOD HEN-33040X-RT
Онлайн ИБП Hiden X-SOD серии HEN мощностью10-40 кВт обеспечивают защиту серверов, телекоммуникационного, сетевого, промышленного, а также любого другого оборудования, предъявляющего повышенные требования к качеству сетевого электропитания. Архитектура двойного преобразования ИБП обеспечивают абсолютную защиту от всех проблем с электропитанием Универсальныt ИБП с возможностью монтажа в серверную стойку, трехфазный вход / трехфазный выход (возможна работа в однофазном режиме).
Поддержка натриевых аккумуляторных блоков позволяет достичь высокого уровня цикличности и полной перезарядке менее чем за 1 час.
Использование долговечных натриевых аккумуляторов существенно снижает стоимость владения ИБП, что существенно снижает затраты на обеспечение энергонезависимости серверного оборудования в ЦОД.
Возможно легкое масштабирование времени автономии от 5 минут до нескольких часов за счет настраиваемого зарядного устройства высокой мощности.
Сферы применения:
- Медицинское оборудование
- Коммутаторы, видеонаблюдение, маршрутизаторы, сетевое оборудование
- Серверы профессионального уровня
- Малое промышленное оборудование
- Системы хранения данных
- Дежурное освещение и вентиляция
Особенности:
- PF = 1 (kVA=kW)
- Нулевое время перехода на сеть, батареи и байпас
- Синусоидальный выходной сигнал
- Двойное преобразование (онлайн топология)
- Поддержка 3-3 / 3-1 / 1-1 режимов работы (до 20кВт)
- ЖК-дисплей 7 дюймов с функцией настройки
- RS-232, USB
- Параллельная работы N+1, N+X
- SNMP-карта для удаленного мониторинга (опция)
- Сухие контакты Возможность подключения дизель-генератора
- Функция холодного старта для запуска ИБП
- Интеллектуальное управление батареями
- Управление аварийным отключением через порт удаленного аварийного отключения (EPO)
- Возможность выбора режима работы с высоким КПД (ECO-режим)
| Полная мощность | 40000 ВА |
| Активная мощность | 40000 Вт |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Топология ИБП | On-line (двойное преобразование) |
| Форм-фактор | Стоечный |
| Входные параметры | |
|---|---|
| Номинальное входное напряжение | 380В/400В/415 В |
| Максимальный входной ток | 76 А |
| Диапазон напряжений | 305 ~ 485 В - при полной нагрузке; 138 В ~ 485 В - при 40% нагрузке |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Входной коэффициент мощности | > 0,99 |
| Тип входного соединения | Клеммный терминал (М6) |
| Выходные параметры | |
| Номинальное выходное напряжение | 380В/400В/415 В |
| Точность выходного напряжения | ± 1% |
| Искажения выходного напряжения, линейная нагрузка | < 2% |
| Искажения выходного напряжения, нелинейная нагрузка | < 4% |
| Выходная частота (режим работы от АКБ) | 50 / 60 Гц ± 0,1 Гц |
| Выходной коэффициент мощности | 1.0 |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе от электросети | 100%~110% - 10 мин 110%~125% - 1 мин ≥125% - 200 мс переход на байпас |
| Перегрузочная способность в режиме байпаса | > 1000% - 100 мсек |
| КПД максимальное | 95.6% |
| Тип выходного соединения | Клеммный терминал (М6) |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Na+, AGM, LFP |
| Мощность батареи | Зависит от внешних АКБ |
| Напряжение на шине постоянного тока | Зависит от внешних АКБ |
| Ёмкость | 4.8 - 300 Ач |
| Время перезаряда | минимально 15 мин до 90% емкости |
| ВБМ | BPN-X2407-RT |
| Макс. кол-во ВБМ | 16 (каждая группа по 4 штуки, максимум 4 группы) |
| Ток заряда ВБМ | 6А (по умолч.), макс. 15А |
| Режим заряда | Трехступенчатый интеллектуальный заряд |
| Ток заряда | от 1% до 20% от мощности ИБП |
| Возможность подключения внешних АКБ/Блоков | Да |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232 / USB |
| Внутренний слот для карты управления | Слот для карты SNMP или карты контактов состояния |
| ЖК-дисплей и индикация | Цветной ЖК-дисплей и светодиодная индикация |
| Рабочие условия | |
| Температура эксплуатации | -20°C ~ +40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 %, без конденсации |
| Высота над уровнем моря | 0 ~ 1000 метров |
| Температура хранения | -20°C ~ +40°C |
| Класс защиты | IP20 |
| Уровень шума | < 60 дБ |
| Физические характеристики | |
| Размер (Д х Ш х В), мм | 440*680*131 мм |
| Размер вместе с АКБ (Д х Ш х В), мм | 825*550*205 мм |
| Вес нетто, кг | 28 кг |
| Вес вместе с АКБ, кг | 148 кг |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011 |
| ЭМС | ТР ТС 020/2011 |
| Опции | - SNMP карта - Карта параллельной работы - Релейная карта |
| Гарантия | 24 месяца |
